Planujesz instalację oświetlenia na klatce schodowej, w długim korytarzu lub przestronnym salonie i chcesz sterować jednym źródłem światła z trzech lub więcej różnych miejsc? Tradycyjny układ schodowy pozwala na włączanie i wyłączanie lampy jedynie z dwóch punktów, dlatego do każdego kolejnego punktu sterowania niezbędny jest profesjonalnie podłączony łącznik krzyżowy.
Prawidłowe połączenie obwodu z wykorzystaniem wyłączników krzyżowych i schodowych bywa wyzwaniem dla początkujących majsterkowiczów z uwagi na liczbę żył korespondencyjnych. W niniejszym przewodniku krok po kroku przedstawiamy czytelny schemat instalacji, oznaczenia zacisków L1/L2 oraz zasady bezpiecznego montażu w puszce elektrycznej.
Najważniejsze informacje
- Zasada działania układu: Wyłącznik krzyżowy montuje się zawsze pomiędzy dwoma wyłącznikami schodowymi (na początku i na końcu linii oświetleniowej).
- Liczba punktów sterowania: Stosując układ ze schodowymi, możesz wpiąć dowolną liczbę łączników krzyżowych w szereg (np. 1 krzyżowy = 3 punkty, 2 krzyżowe = 4 punkty, 3 krzyżowe = 5 punktów).
- Wymagane okablowanie: Pomiędzy puszkami wyłączników należy poprowadzić przewód 4-żyłowy (np. YDYp 4x1,5 mm²) dla zapewnienia dwóch żył fazowych korespondencyjnych, żyły neutralnej i ochronnej.
- Kluczowe oznaczenia zacisków: Na mechanizmie krzyżowym znajdują się 4 zaciski (dwie pary wejściowe i wyjściowe, często oznaczane strzałkami lub symbolami 1/2 i 3/4).
- Zasada bezpieczeństwa: Przed jakimkolwiek otwarciem puszki elektroinstalacyjnej należy bezwzględnie wyłączyć właściwy wyłącznik nadprądowy (bezpiecznik B10) w rozdzielnicy i sprawdzić brak napięcia próbnikiem.
Wyschemat instalacji łącznika krzyżowego – jak działa sterowanie światłem z wielu miejsc?
Zasada działania łącznika krzyżowego opiera się na mechanicznym krzyżowaniu dwóch równoległych przewodów korespondencyjnych biegnących od pierwszego łącznika schodowego. Każde naciśnięcie klawisza powoduje zmianę toru przepływu prądu, odwracając stan obwodu zasilającego oprawę oświetleniową bez względu na pozycję pozostałych klawiszy w budynku.
Wielu instalatorów na etapie projektowania okablowania w budynku analizuje, jak wygląda podstawowy wyłącznik krzyżowy schemat w nowoczesnym układzie bezpuszkowym z głębokimi puszkami podtynkowymi fi 60 mm z kieszenią na złączki WAGO. Prawidłowo zaprojektowany obwód zapewnia pełną niezawodność przez dziesięciolecia.
Planując całościowy układ okablowania i zasilania w nowym domu, sprawdź poradnik: koszt wykończenia mieszkania pod klucz.
Różnica pomiędzy łącznikiem schodowym a krzyżowym
Łącznik schodowy (pojedynczy) posiada 3 zaciski i działa jak przełącznik jednobiegunowy dwukierunkowy (przełącza fazę pomiędzy dwoma torami). Z kolei łącznik krzyżowy posiada 4 zaciski i działa jak dwubiegunowy przełącznik krzyżowy, zamieniając pary przewodów miejscami wewnątrz mechanizmu.
W praktyce włącznik krzyżowy ze schodowym tworzy zintegrowaną magistralę sterującą, w której przełączenie dowolnego klawisza w korytarzu natychmiast zmienia stan świecenia żarówki (włącza lub gasi światło). Dlatego włącznik krzyżowy ze schodowym jest najwygodniejszym tradycyjnym rozwiązaniem w domach wielokondygnacyjnych.
Podłączenie włącznika krzyżowego krok po kroku: narzędzia i przewody
Przed przystąpieniem do prac montażowych upewnij się, że posiadasz odpowiednie narzędzia: profesjonalny ściągacz izolacji, zestaw wkrętaków izolowanych z certyfikatem VDE 1000V, dwubiegunowy wskaźnik napięcia oraz oryginalne złączki sprężynowe typu WAGO 221.
| Punkt instalacji | Typ osprzętu | Liczba zacisków | Doprowadzone przewody w puszce |
|---|---|---|---|
| Punkt 1 (początek linii, np. parter) | Łącznik schodowy (SP) | 3 zaciski (L, 1, 2) | Faza stała L (z rozdzielnicy) + 2 żyły korespondencyjne |
| Punkt 2 (środek linii, np. półpiętro) | Łącznik krzyżowy (SK) | 4 zaciski (1, 2 / 3, 4) | 2 żyły wejściowe z punktu 1 + 2 żyły wyjściowe do punktu 3 |
| Punkt 3 (koniec linii, np. piętro) | Łącznik schodowy (SP) | 3 zaciski (L, 1, 2) | 2 żyły korespondencyjne z punktu 2 + faza powrotna do lampy |
| Oprawa oświetleniowa (lampa LED) | Kostka przyłączeniowa | 3 zaciski (L, N, PE) | Faza powrotna z punktu 3 + przewód neutralny N + ochronny PE |
Krok 1: Bezpieczne przygotowanie puszek i weryfikacja napięcia
Wyłącz zasilanie obwodu oświetleniowego w rozdzielnicy i potwierdź brak fazy próbnikiem na każdym przewodzie. W puszce numer 1 podłącz stałą fazę zasilającą (zazwyczaj przewód brązowy z tablicy bezpiecznikowej) do zacisku oznaczonego jako L lub czerwoną strzałką wejściową.
Krok 2: Prawidłowe podłączenie par korespondencyjnych

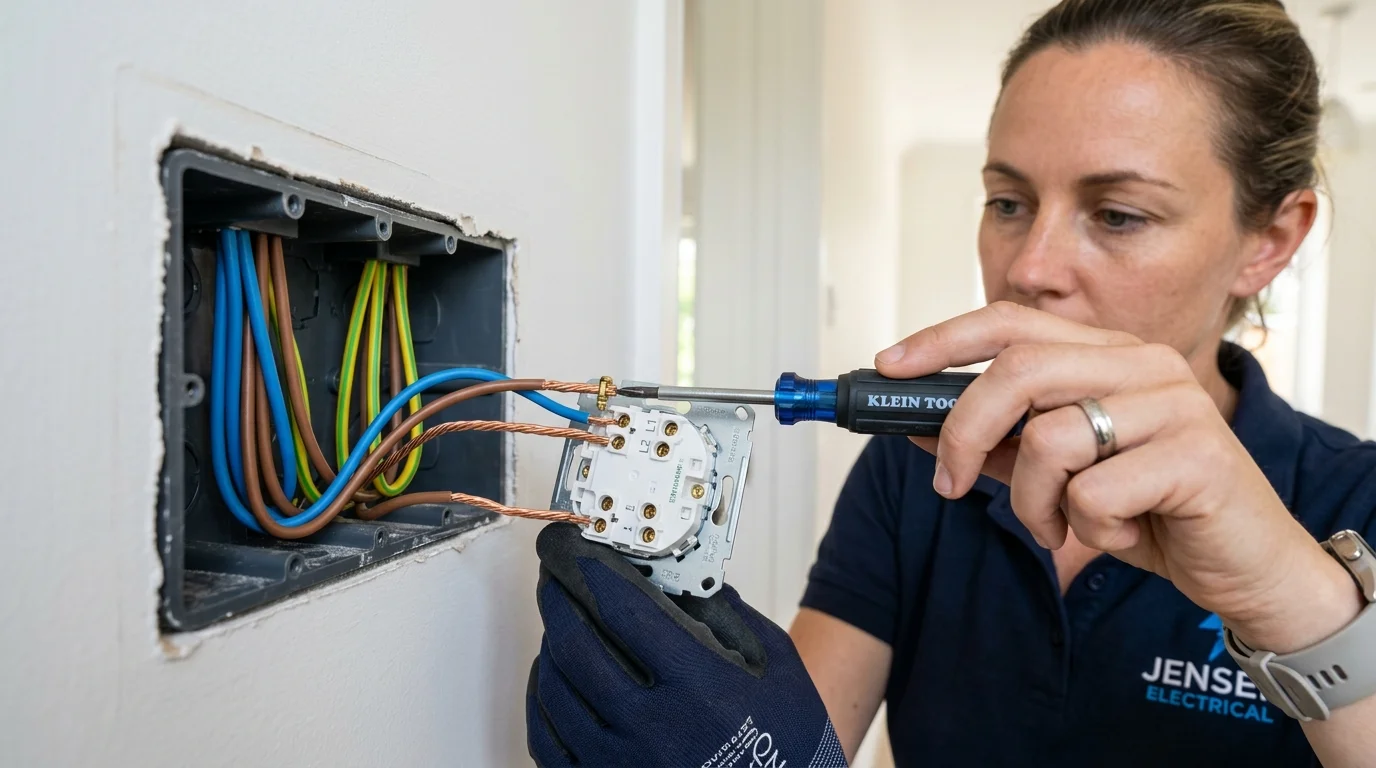

Od zacisków wyjściowych (1 i 2) pierwszego łącznika schodowego poprowadź dwie żyły korespondencyjne do puszki numer 2. W puszce środkowej wykonujesz podłączenie włącznika krzyżowego, wprowadzając parę wejściową do zacisków górnych (strzałki do środka), a parę wyjściową podłączając do zacisków dolnych (strzałki na zewnątrz).
Gdy analizujesz podłączenie włącznika krzyżowego w instalacji bezpuszkowej, przewody neutralne (niebieskie) oraz ochronne (żółto-zielone) łączysz bezpośrednio w głębi puszki za pomocą złączek WAGO, omijając mechanizm samego łącznika.
Sprawdź również porady dotyczące bezpiecznego montażu oświetlenia w strefach wilgotnych: najczęstsze błędy podczas remontu łazienki.
Jak połączyć wyłącznik krzyżowy ze schodowym w praktyce?
Każdy certyfikowany elektryk wie, jak podłączyć włącznik schodowy na początku i końcu magistrali sterującej. Zrozumienie, jak podłączyć włącznik schodowy w tandemie z krzyżowym, pozwala na bezproblemową modernizację istniejących obwodów oświetleniowych w remontowanych kamienicach i domach jednorodzinnych.
Analiza schematu elektrycznego dla 3, 4 i 5 punktów
Gdy analizujesz profesjonalny włącznik krzyżowy schemat montażowy, zauważysz prostą regułę: bez względu na liczbę punktów pośrednich skrajne elementy to zawsze łączniki schodowe. Jeśli interesuje Cię przejrzysty włącznik krzyżowy schemat z dwoma łącznikami krzyżowymi na klatce schodowej trzykondygnacyjnej, kable łączy się kaskadowo: Schodowy 1 -> Krzyżowy 1 -> Krzyżowy 2 -> Schodowy 2 -> Lampa.
W dokumentacji technicznej producentów osprzętu (np. Ospel, Legrand, Schneider, Simon) uniwersalny schemat połączeń jest zawsze wytłoczony na tylnej obudowie z tworzywa sztucznego, co eliminuje ryzyko pomyłki przy wpinaniu szybkozłączek. Przejrzysty rysunek montażowy pozwala również szybko zdiagnozować ewentualne uszkodzenie pojedynczego klawisza.
Jak wyeliminować żarzenie i migotanie żarówek LED po wyłączeniu?
Bardzo częstym problemem w rozległych instalacjach schodowo-krzyżowych jest delikatne żarzenie lub cykliczne błyskanie nowoczesnych źródeł światła LED po wyłączeniu klawisza. Zjawisko to wynika z pojemności pasożytniczej długich, równolegle ułożonych w tynku przewodów korespondencyjnych, w których indukuje się niewielkie napięcie zmienne.
Skutecznym i w pełni bezpiecznym rozwiązaniem tego problemu jest wpięcie w oprawie oświetleniowej (równolegle do kostki przyłączeniowej lampy pomiędzy zacisk L i N) miniaturowego kondensatora przeciwzakłóceniowego (tzw. eliminatora rozbłysków LED o pojemności 0,1 µF do 0,47 µF na napięcie 275V AC). Koszt takiego elementu to zaledwie kilka złotych, a całkowicie likwiduje on zjawisko indukowania ładunków w obwodzie.
Wyłączniki tradycyjne czy przekaźnik bistabilny (impulsowy)?
Przy planowaniu sterowania oświetleniem z więcej niż 3 miejsc warto rozważyć alternatywne rozwiązanie w postaci przekaźnika bistabilnego (impulsowego) montowanego w rozdzielnicy lub w głębokiej puszce podtynkowej.
| Cecha instalacji | Układ tradycyjny (Schodowe + Krzyżowe) | Układ z przekaźnikiem bistabilnym |
|---|---|---|
| Typ osprzętu ściennego | Różne mechanizmy (schodowe i krzyżowe) | Jednolite przyciski dzwonkowe (monostabilne) |
| Wymagane okablowanie | Przewody 4- i 5-żyłowe pomiędzy puszkami | Proste przewody 2- lub 3-żyłowe równolegle |
| Koszt osprzętu dla 4 punktów | Średni (droższe mechanizmy krzyżowe) | Niski osprzęt + koszt przekaźnika (ok. 70–110 zł) |
| Rozbudowa o kolejne punkty | Trudna (wymaga przecinania magistrali) | Bardzo łatwa (równoległe dopięcie przycisku) |
| Integracja z Smart Home | Ograniczona (wymaga modułów dopuszkowych) | Bardzo prosta (przekaźniki Wi-Fi / Zigbee / KNX) |
Kalkulując prace elektryczne w nowym budynku, sprawdź zestawienie kosztów instalacji: jak przygotować się do remontu starego domu.
Gdzie znaleźć oficjalny schemat wyłącznika krzyżowego?
Każdy renomowany producent osprzętu elektroinstalacyjnego dostarcza dokładny schemat wyłącznika krzyżowego w dołączonej karcie katalogowej. Warto pamiętać, że chociaż standardowy schemat wyłącznika krzyżowego jest zunifikowany elektrycznie, układ zacisków (śrubowych lub samozaciskowych) może różnić się fizycznym rozmieszczeniem na korpusie w zależności od serii produktowej.
Dzięki zastosowaniu powyższych zasad montażowych instalacja będzie w pełni bezpieczna, estetyczna oraz zgodna z aktualnymi normami SEP.
Podsumowanie
Prawidłowe wykonanie instalacji oświetleniowej opartej na wyłącznikach krzyżowych i schodowych gwarantuje maksymalny komfort codziennego użytkowania domu. Pamiętając o zastosowaniu odpowiednich przewodów 4-żyłowych, bezwzględnym przestrzeganiu zasad bezpieczeństwa oraz starannym parowaniu żył korespondencyjnych na zaciskach, unikniesz typowych problemów montażowych. W przypadku rozległych układów wielopunktowych warto również rozważyć nowoczesne przekaźniki bistabilne.
Często zadawane pytania (FAQ)
1. Ile wyłączników krzyżowych można połączyć w jednym obwodzie?
Teoretycznie w jeden obwód można wpiąć nieograniczoną liczbę wyłączników krzyżowych. W praktyce w instalacjach domowych stosuje się od 1 do 3 łączników krzyżowych pomiędzy dwoma schodowymi.
2. Jaki przewód jest potrzebny do podłączenia wyłącznika krzyżowego?
Do połączenia wyłącznika krzyżowego z sąsiednimi łącznikami schodowymi należy stosować miedziany przewód instalacyjny 4-żyłowy o przekroju 1,5 mm² (np. YDYp 4x1,5 mm² 450/750V lub 5x1,5 mm²).
3. Czy wyłącznik krzyżowy może działać samodzielnie bez schodowych?
Nie. Wyłącznik krzyżowy jest elementem pośrednim i nie może sterować oświetleniem samodzielnie. Do poprawnego działania wymaga zastosowania dwóch wyłączników schodowych na krańcach obwodu.
4. Co oznacza symbol strzałek na obudowie wyłącznika krzyżowego?
Strzałki skierowane do środka oznaczają zaciski wejściowe dla pary przewodów korespondencyjnych z poprzedniego łącznika, natomiast strzałki skierowane na zewnątrz to zaciski wyjściowe do kolejnego łącznika.
5. Dlaczego światło gaśnie tylko przy określonym ustawieniu klawiszy?
Taki objaw oznacza błąd montażowy polegający na pomyleniu żył wejściowych z wyjściowymi na zaciskach wyłącznika krzyżowego (podłączenie jednej żyły wejściowej i jednej wyjściowej do tej samej pary styków).
6. Czy włącznik krzyżowy można podświetlić diodą LED?
Tak, większość producentów oferuje mechanizmy krzyżowe z możliwością montażu modułu podświetlenia LED ułatwiającego lokalizację klawisza po zmroku.
7. Czym różni się wyłącznik krzyżowy pojedynczy od podwójnego?
Wyłącznik krzyżowy podwójny posiada dwa niezależne klawisze i 8 zacisków w jednym module, co pozwala na sterowanie dwoma osobnymi grupami oświetlenia (np. żyrandolem dwusekcyjnym) z wielu miejsc.
8. Jaki bezpiecznik zabezpiecza obwód z wyłącznikami krzyżowymi?
Standardowy obwód oświetleniowy w budownictwie mieszkaniowym zabezpiecza się wyłącznikiem nadprądowym o charakterystyce B i prądzie znamionowym 10A (B10) przy przekroju przewodów 1,5 mm² Cu.
9. Czy można zastąpić wyłącznik krzyżowy modułem dopuszkowym Smart Home?
Tak, stosując inteligentne przekaźniki dopuszkowe (np. Zigbee lub Wi-Fi), można sterować obwodem z aplikacji oraz z tradycyjnych przycisków ściennych.
10. Czy do wymiany wyłącznika potrzebne są uprawnienia SEP?
Wszelkie prace ingerujące w stałą instalację elektryczną budynku powinna wykonywać osoba posiadająca ważne świadectwo kwalifikacji grupy G1 (uprawnienia SEP) w zakresie eksploatacji (E).
