Ocieplenie ścian zewnętrznych to najważniejsza inwestycja w bilans energetyczny budynku, decydująca o kosztach ogrzewania zimą oraz komforcie chłodu podczas letnich upałów. Wybór pomiędzy tradycyjnym białym styropianem EPS a nowoczesnym styropianem grafitowym bezpośrednio wpływa na grubość warstwy ocieplenia, doświetlenie pomieszczeń oraz estetykę elewacji.
Styropian szary z domieszką grafitu osiąga znacznie korzystniejszy współczynnik przewodzenia ciepła $lambda$, co pozwala na redukcję grubości płyt o kilkanaście centymetrów przy zachowaniu rygorystycznych norm WT 2021. Poznaj szczegółowe porównanie parametrów technicznych, technologię klejenia pod siatkami osłonowymi oraz koszty m² ocieplenia, aby wybrać styropian idealnie dopasowany do Twojego projektu.
Najważniejsze informacje
- Współczynnik przewodzenia ciepła $lambda$: Styropian grafitowy osiąga parametr $lambda = 0,031–0,033$ W/(m·K), podczas gdy standardowy biały EPS to zaledwie $lambda = 0,038–0,042$ W/(m·K) (grafit izoluje o około 25–30% lepiej).
- Grubość warstwy do normy WT 2021 ($U le 0,20$): Aby osiągnąć wymagany standard na ścianie z gazobetonu 24 cm, wystarczy 14–15 cm styropianu grafitowego zamiast 18–20 cm białego styropianu.
- Głębokość osadzenia okien: Cieńsza warstwa styropianu grafitowego zapobiega powstawaniu nieestetycznego tzw. efektu okien strzelniczych, zapewniając lepsze doświetlenie wnętrz naturalnym światłem słonecznym.
- Wrażliwość na słońce podczas montażu: Ciemna płyta grafitowa nagrzewa się na słońcu do temperatury ponad +70°C, co wymaga bezwzględnego stosowania siatek cieniujących na rusztowaniach i klejów o wysokiej przyczepności.
- Mostki termiczne w kołkowaniu: Kołki fasadowe należy montować metodą zagłębioną z frezowaniem i zatykaniem krążkami styropianowymi (zaślepkami), co zapobiega powstawaniu efektu biedronki na elewacji.
- Koszty materiałów w 2026 roku: Różnica w cenie zakupu 1 m³ styropianu grafitowego w porównaniu do białego wynosi około 35–55 zł/m³, co przy mniejszej grubości grafitu daje niemal identyczny koszt całkowity inwestycji.
Jak współczynnik przewodzenia ciepła lambda przekłada się na grubość izolacji?
Zdolność materiału do zatrzymywania energii cieplnej opisuje współczynnik lambda ($lambda$). Im niższa wartość tego parametru, tym materiał jest lepszym izolatorem termicznym i tym cieńsza płyta jest potrzebna do osiągnięcia projektowanego oporu cieplnego $R$.
Fizyka domieszki grafitu w polistyrenie ekspandowanym
Cząstki sproszkowanego grafitu dodane do surowca polistyrenowego działają jak mikroskopijne zwierciadła, które odbijają i pochłaniają promieniowanie cieplne wewnątrz porów materiału. Dzięki temu zjawisku styropian grafitowy o grubości 15 cm zapewnia taką samą izolacyjność termiczną jak 20 cm styropianu białego.
| Rodzaj styropianu fasadowego | Współczynnik $lambda$ [W/(m·K)] | Wymagana grubość do WT 2021 (ceramika 25 cm) | Opór cieplny $R$ dla 15 cm warstwy |
|---|---|---|---|
| Styropian grafitowy premium | 0,031 W/(m·K) | 15 – 16 cm | 4,84 (m²·K)/W |
| Styropian grafitowy standard | 0,033 W/(m·K) | 16 – 17 cm | 4,55 (m²·K)/W |
| Styropian biały EPS 040 | 0,040 W/(m·K) | 20 – 21 cm | 3,75 (m²·K)/W |
| Styropian biały ekonomiczny | 0,042 W/(m·K) | 22 – 23 cm | 3,57 (m²·K)/W |
Przy ocieplaniu całego budynku warto pamiętać także o przegrodzie dachowej, co omawia artykuł: ocieplenie poddasza: wełna czy piana PUR.
Odporność mechaniczna i gęstość płyt EPS fasada
Wybierając styropian elewacyjny, należy zwracać uwagę nie tylko na współczynnik lambda, ale również na naprężenie ściskające przy 10% odkształceniu ($CS(10)$) oraz wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych ($TR$). Płyty fasadowe wysokiej jakości muszą posiadać parametr $TR ge 100$ kPa, gwarantujący, że wiatr nie oderwie ocieplenia od muru.
Płyty o zbyt niskiej gęstości (poniżej 11–12 kg/m³) są miękkie i podatne na uszkodzenia mechaniczne przy uderzeniach gradobicia lub piłki. Zastosowanie styropianu o podwyższonej gęstości ($13,5–15$ kg/m³) tworzy sztywną, stabilną podbudowę pod warstwę zbrojoną siatką z włókna szklanego i tynk silikonowy.
Wpływ grubości ocieplenia na doświetlenie pomieszczeń
Zastosowanie 25 cm białego styropianu na ścianie o grubości 25 cm tworzy łącznie 50-centymetrową ościeżnicę. Ogranicza to kąt wpadania promieni słonecznych do pokoi o kilkanaście stopni, zmniejszając naturalne zyski solarne zimą i wymuszając wcześniejsze włączanie oświetlenia elektrycznego.
Dyfuzja pary wodnej i opór dyfuzyjny ścian ocieplonych EPS
Jednym z najczęściej powielanych mitów budowlanych jest twierdzenie, że ocieplenie ściany styropianem całkowicie „zamyka oddychanie ścian”. W rzeczywistości przez ściany zewnętrzne budynku w procesie dyfuzji przenika zaledwie 1–3% wilgoci bytowej wytwarzanej przez domowników, a za pozostałe 97–99% odpowiada sprawnie działająca wentylacja grawitacyjna lub mechaniczna z rekuperacją.
Współczynnik oporu dyfuzyjnego $mu$ dla styropianu grafitowego wynosi około 30–60, co oznacza, że materiał ten stawia umiarkowany opór przepływowi pary wodnej. Aby uniknąć kondensacji międzykrystalicznej wewnątrz muru, grubość styropianu musi być tak dobrana, aby punkt zerowy temperatur zawsze znajdował się w obrębie płyty izolacyjnej, a nie w materiale konstrukcyjnym ściany.
Bezpieczeństwo pożarowe i klasyfikacja NRO elewacji z EPS
Styropian fasadowy EPS posiada europejską klasę reakcji na ogień E, co oznacza, że jest materiałem samogasnącym, który pod wpływem bezpośredniego płomienia topi się i gaśnie po odsunięciu źródła ognia. Cały kompletny system ociepleń ETICS wraz z tynkiem mineralnym lub silikonowym posiada polską klasyfikację NRO (nierozprzestrzeniający ognia).
Projektowanie cieplno-wilgotnościowe metodą Glasera
Zgodnie z normą PN-EN ISO 13788 każdy projekt budowlany powinien zawierać analizę wilgotnościową przegrody wykonaną metodą Glasera. Obliczenia te wykazują, że zastosowanie odpowiednio grubej warstwy styropianu grafitowego (15–20 cm) na murze z gazobetonu lub ceramiki całkowicie eliminuje ryzyko gromadzenia się wilgoci w okresie zimowym.
Planując prace wykończeniowe i modernizacyjne budynku, warto pamiętać o sprawnej infrastrukturze technicznej: https://dokada.pl – Kompleksowe instalacje dla domu i firmy. Systemy KNX, instalacje elektryczne, alarmy, klimatyzacja i fotowoltaika na Śląsku: Rybnik, Żory, Jastrzębie-Zdrój, Gliwice, Katowice.

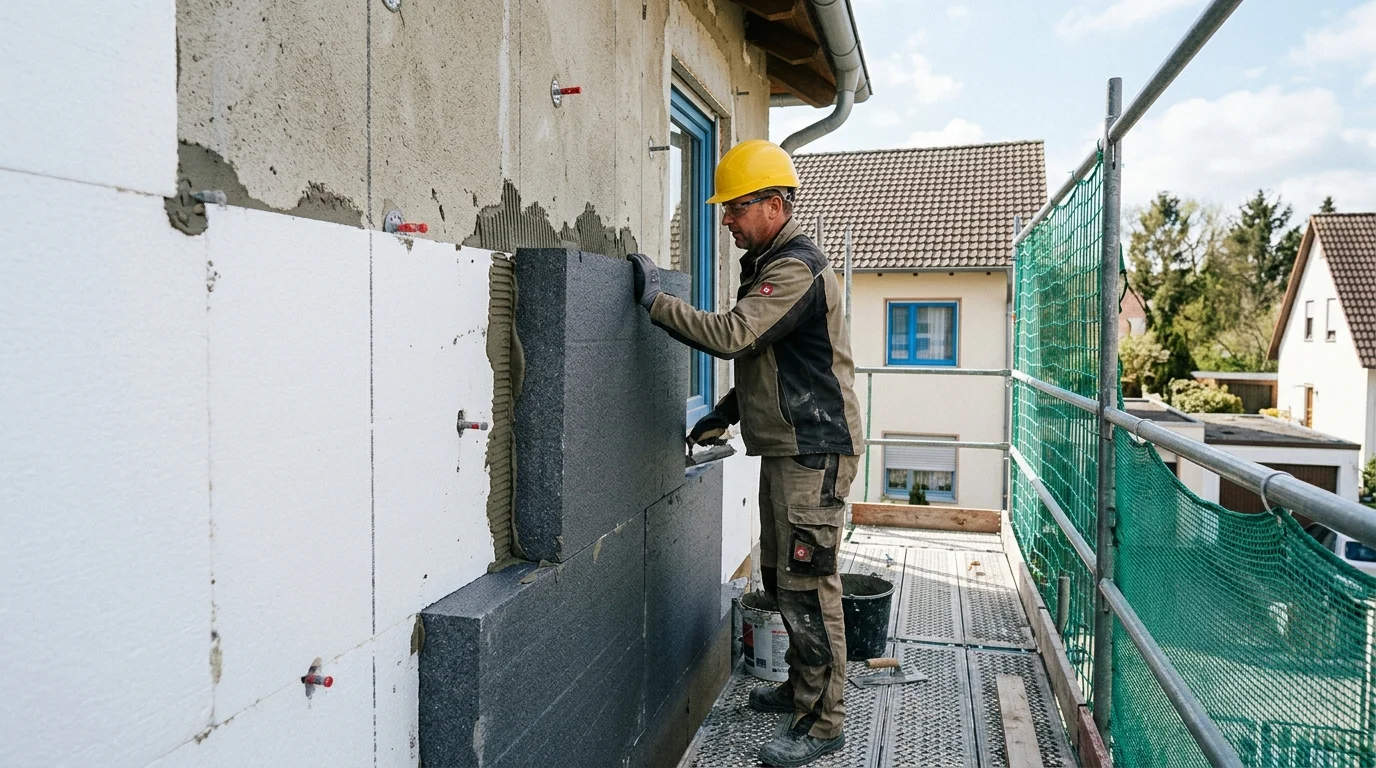

Technologia poprawnego montażu płyt grafitowych (ochrona przed słońcem)
Największym wyzwaniem wykonawczym przy styropianie grafitowym jest jego duża absorpcja promieniowania słonecznego. Bezpośrednie operowanie promieni UV na ciemną powierzchnię płyt wywołuje naprężenia termiczne, wyginanie płyt w tzw. łódkę oraz odpadanie świeżo przyklejonego ocieplenia od muru.
Zasady bezpiecznego klejenia styropianu szarego
Aby wyeliminować ryzyko odspojenia płyt grafitowych, profesjonalna ekipa ociepleniowa musi bezwzględnie wdrożyć trzy żelazne zasady montażu:
- Siatki osłonowe na rusztowaniach: gęste siatki cieniujące chroniące całą fasadę przed bezpośrednim nasłonecznieniem podczas prac elewacyjnych.
- Metoda pasmowo-punktowa: nakładanie kleju po obwodzie płyty (ramka szerokości 4–5 cm) oraz 3–6 placków w środku (min. 40% powierzchni efektywnego klejenia).
- Płyty z nacięciami przeciwprężnymi: stosowanie fabrycznie nacinanych płyt grafitowych lub płyt zespolonych z białą warstwą refleksyjną.
Przy montażu okien w warstwie ocieplenia kluczowe jest zachowanie ciągłości termicznej: ciepły montaż okien w warstwie ocieplenia.
Warstwa zbrojona i dobór tynków cienkowarstwowych
Prawidłowe wykonanie warstwy zbrojonej siatką z włókna szklanego to kluczowy etap decydujący o odporności elewacji na pęknięcia termiczne. Siatka o gramaturze minimum 160 g/m² (odporna na alkalia) musi być całkowicie zatopiona w masie klejowo-szpachlowej na 2/3 grubości warstwy z zachowaniem 10-centymetrowych zakładów.
Na warstwę zbrojoną nakłada się paroprzepuszczalny grunt podtynkowy z piaskiem kwarcowym, a następnie tynk silikonowy lub silikatowo-silikonowy o właściwościach samoczyszczących (efekt hydrofobowy i fotokatalityczny). Tynki silikonowe charakteryzują się najwyższą elastycznością i odpornością na zabrudzenia organiczne oraz porastanie glonami.
Kołkowanie i eliminacja efektu biedronki na elewacji
Montaż łączników mechanicznych (kołków) bezpośrednio do lica styropianu powoduje powstawanie punktowych mostków termicznych. Zimą na otynkowanej elewacji w miejscach kołków tynk wysycha w innym tempie, tworząc trwałe, szpecące plamy widoczne na całej fasadzie domu (efekt biedronki).
Ocieplenie cokołu i strefy przyziemnej wymaga natomiast materiałów nienasiąkliwych: hydroizolacja fundamentów.
Podsumowanie
Wybór pomiędzy styropianem grafitowym a białym zależy od założeń projektowych i rygoru wykonawczego. Styropian grafitowy dzięki parametrowi $lambda = 0,031$ pozwala na uzyskanie smukłych, energooszczędnych ścian bez ograniczania światła w oknach, stanowiąc standard w nowoczesnych domach. Jeśli wybierasz grafit, dopilnuj jednak, aby ekipa bezwzględnie stosowała siatki cieniujące na rusztowaniach oraz metodę obwodowo-plackową klejenia płyt.
Często zadawane pytania (FAQ)
1. Czy styropian grafitowy jest lepszy od białego?
Tak, styropian grafitowy charakteryzuje się znacznie lepszą izolacyjnością termiczną ($lambda = 0,031–0,033$ vs $0,040$ W/m·K), co pozwala na zmniejszenie grubości ocieplenia o 25–30% przy zachowaniu tego samego oporu cieplnego.
2. Jaka grubość styropianu grafitowego jest wymagana do normy WT 2021?
Dla typowej ściany z betonu komórkowego lub ceramiki poryzowanej 24–25 cm wystarczająca grubość styropianu grafitowego wynosi 14–16 cm, aby osiągnąć współczynnik przenikania ciepła $U le 0,20$ W/(m²·K).
3. Dlaczego styropian grafitowy odpada od ściany na słońcu?
Ciemny grafit pochłania promienie słoneczne, nagrzewając się do ponad +70°C. Wywołuje to silne naprężenia termiczne, które odrywają płytę od świeżej, jeszcze niewiązanej zaprawy klejowej. Należy bezwzględnie stosować siatki cieniujące.
4. Czym jest efekt biedronki na elewacji i jak go uniknąć?
Efekt biedronki to jasne lub ciemne plamy na tynku w miejscach montażu kołków fasadowych. Można go całkowicie wyeliminować, stosując montaż zagłębiony z frezowaniem i zaślepkami styropianowymi.
5. Czy styropian grafitowy jest droższy od białego?
W przeliczeniu na 1 m³ styropian grafitowy jest droższy o około 15–20%. Ponieważ jednak kupuje się cieńszą płytę (np. 15 cm zamiast 20 cm), całkowity koszt zakupu materiału na cały dom jest niemal identyczny.
6. Kiedy należy kołkować styropian na elewacji?
W domach jednorodzinnych do wysokości 12 m posadowionych w standardowych strefach wiatrowych kołkowanie wymagane jest w strefach narożnych budynku oraz wokół otworów okiennych. W strefie środkowej o kołkowaniu decyduje projektant i rodzaj podłoża.
7. Jaki klej stosować do styropianu grafitowego?
Do styropianu grafitowego należy stosować kleje o podwyższonej przyczepności z dodatkiem włókien polipropylenowych lub specjalne piany poliuretanowe dedykowane do płyt szarych.
8. Czy styropian grafitowy nadaje się na ocieplenie cokołu i fundamentów?
Nie, na cokół i ściany fundamentowe należy stosować twardy polistyren ekstrudowany XPS lub styropian hydrofobowy EPS o obniżonej nasiąkliwości wodnej. Standardowy grafit fasadowy nie jest odporny na długotrwały kontakt z wilgocią w gruncie.
9. Czy można szlifować styropian grafitowy po przyklejeniu?
Tak, ewentualne nierówności i uskoki na łączeniach płyt należy zeszlifować tarką do styropianu przed nałożeniem siatki zbrojącej, pamiętając o dokładnym odpyleniu powierzchni.
10. Ile schnie klej do styropianu przed nałożeniem siatki?
Przed przystąpieniem do kołkowania i wtapiania siatki zbrojącej należy odczekać minimum 48–72 godziny na pełne związanie kleju mocującego płyty do ściany.
