Wchodząc do przedwojennej kamienicy lub zabytkowego domu z cegły z pierwszej połowy XX wieku, pod stopami niemal na pewno mamy strop Kleina. To genialne w swojej prostocie rozwiązanie inżynierskie – łączące walcowane stalowe belki dwuteowe z ceglaną płytą międzybelkową – zrewolucjonizowało budownictwo przełomu XIX i XX wieku, zastępując podatne na ogień stropy drewniane. Dziś, po upływie stu lat, stropy te stoją przed nowymi wyzwaniami: nowi właściciele chcą wylewać na nich posadzki anhydrytowe, montować ogrzewanie podłogowe czy wyburzać ściany działowe. W tym technicznym opracowaniu inżynierskim omawiamy anatomię stropu Kleina, metody oceny stanu zmęczeniowego stali, bezpieczną likwidację ciężkiej polepy oraz nowoczesne technologie wzmacniania stropów belkowych płytą zespoloną.
Zasada pracy konstrukcyjnej stropu Kleina

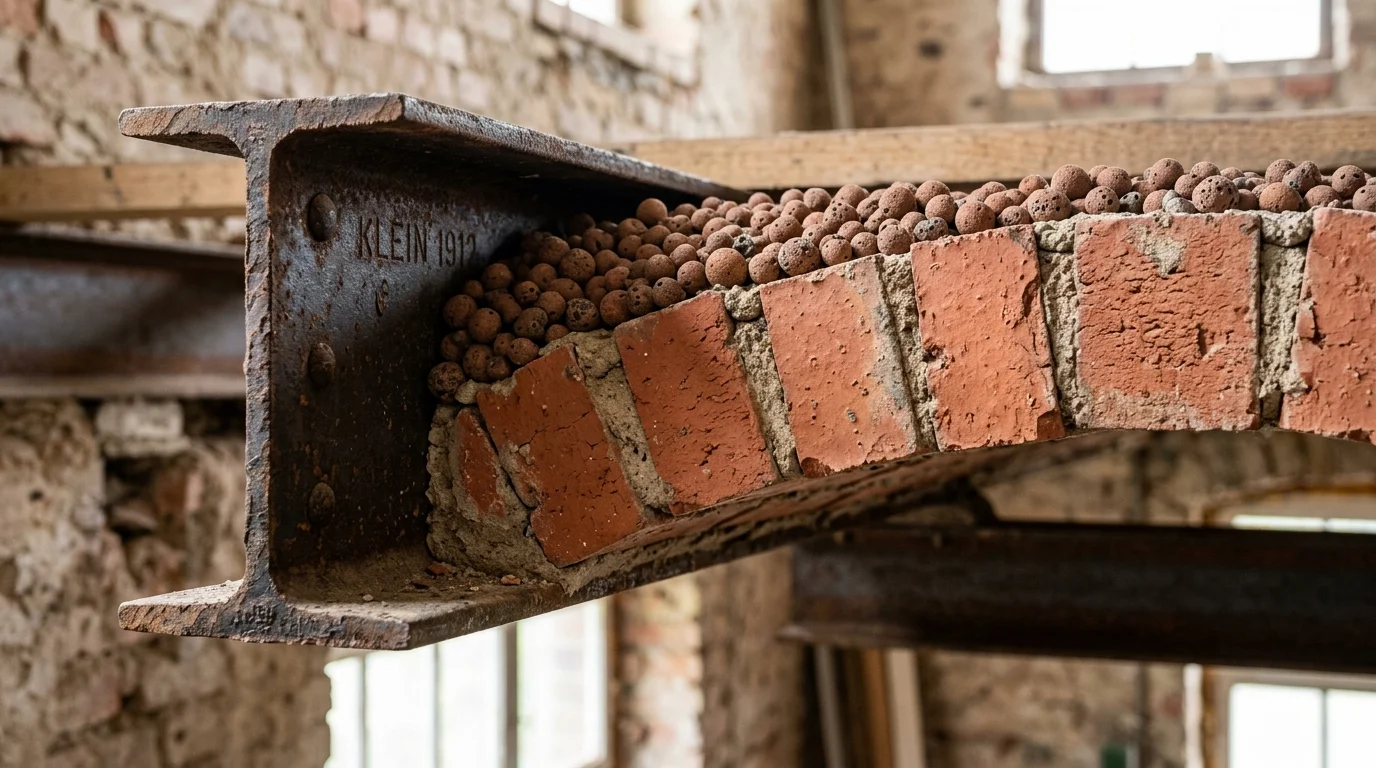

W stropie Kleina występuje wyraźny podział ról mechanicznych: główne obciążenia zginające przenoszą stalowe belki dwuteowe (np. NP 140–240) rozstawione co 80–120 cm. Przestrzeń między nimi wypełnia płaska lub lekko łukowa płyta z pełnej cegły ceramicznej zbrojonej płaskownikami (bednarką) ułożonymi w spoinach. Cegły pracują głównie na ściskanie, opierając się na dolnych półkach dwuteowników.
Odmiany konstrukcyjne: płyta lekka, półciężka i ciężka
W zależności od planowanych obciążeń użytkowych i rozstawu belek, inżynierowie stosowali trzy podstawowe warianty płyty międzybelkowej:
- Płyta lekka (grubość 6,5 cm): Cegły murowane na rąb (na płask). Zbrojenie z bednarki układane w co drugiej lub co trzeciej spoinie podłużnej. Stosowana przy małych rozpiętościach belek (do 1,0 m) i mniejszych obciążeniach.
- Płyta półciężka (grubość 6,5–12 cm): Cegły układane na rąb, ale ze zbrojeniem we wszystkich spoinach lub z pasem cegieł stojących przy półkach belek. Najbardziej rozpowszechniony wariant w kamienicach mieszczańskich.
- Płyta ciężka (grubość 12 cm): Cegły murowane na stojąco (wysokość płyty równa szerokości cegły). Bardzo sztywna i nośna, stosowana pod korytarzami, klatkami schodowymi i w obiektach magazynowych.
Ukryte zagrożenia: korozja dolnej półki belek i ciężar starej polepy
Największym wrogiem stuletniego stropu Kleina jest woda i wieloletnie przecieki z nieszczelnych pionów kanalizacyjnych lub łazienek. Belka stalowa w stropie jest szczególnie wrażliwa na korozję wodorotlenkową dolnej półki – czyli elementu rozciąganego, który decyduje o nośności całego profilu!
Drugim krytycznym czynnikiem jest tradycyjne wypełnienie podłogowe, tzw. polepa. W dawnych czasach przestrzeń nad płytą ceglaną zasypywano mieszaniną gruzu ceglanego, gliny, piasku, a nierzadko ciężkiego żużlu wielkopiecowego. Taka zasypka pełniła funkcję izolacji akustycznej, ale generuje olbrzymi ciężar własny – często rzędu 180–250 kg na każdy metr kwadratowy stropu!
Kardynalny błąd remontowy: wylewka betonowa na starą polepę
Zdarza się, że ekipy remontowe bez porozumienia z konstruktorem wylewają 6–7 cm tradycyjnego jastrychu cementowego bezpośrednio na deski i starą polepę, aby wyrównać poziomy pod płytki wielkoformatowe. Dodanie kolejnych 130–150 kg/m² do stuletniego stropu może doprowadzić do przekroczenia granicy plastyczności stali, ugięcia belek powyżej 1/200 rozpiętości, a w skrajnym wypadku do pęknięcia ceglanych sklepień i katastrofy budowlanej!
Nowoczesny remont i odciążenie stropu krok po kroku
Prawidłowa renowacja stropu Kleina w zabytkowym obiekcie powinna przebiegać w ściśle określonym reżimie technologicznym:
- Oczyszczenie do gołej cegły: Zerwanie starych desek podłogowych, legarów i całkowite usunięcie ciężkiej, zakurzonej polepy. Po usunięciu zasypki strop zostaje natychmiast odciążony o kilkadziesiąt ton na skali mieszkania.
- Odsłonięcie i piaskowanie belek: Oczyszczenie górnych i dolnych pasów dwuteowników z rdzy do stopnia Sa 2,5 oraz zabezpieczenie ich farbami epoksydowymi antykorozyjnymi.
- Inspekcja nośności cegieł: Sprawdzenie, czy zaprawa wapienna w spoinach między cegłami nie uległa zwietrzeniu. Luźne spoiny należy przemurować lub uzupełnić niskoskurczową zaprawą naprawczą PCC.
- Wypełnienie ultralekkim keramzytem: Zamiast ciężkiego gruzu stosuje się lekki keramzyt izolacyjny impregnowany lub suchy jastrych perlitowy. Keramzyt jest materiałem niepalnym, paroprzepuszczalnym i waży zaledwie 300–400 kg/m³ (ponad 4-krotnie mniej niż stara polepa).
- Sucha podłoga pływająca: Ułożenie płyt gipsowo-włóknowych (np. fermacell) na wełnie mineralnej o wysokiej gęstości, co gwarantuje znakomite wyciszenie dźwięków uderzeniowych (kroków) bez wprowadzania do budynku ani jednego litra wody technologicznej.
Kiedy konieczne jest wzmocnienie stropu płytą zespoloną?
Jeżeli planowana adaptacja poddasza lub zmiana funkcji lokalu wymaga przeniesienia znacznie większych obciążeń użytkowych, najskuteczniejszą inżynierską metodą jest wykonanie płyty żelbetowej zespolonej ze stalowymi belkami. Do górnych pasów dwuteowników dospawuje się sworznie stalowe (np. łączniki Nelsona), rozkłada zbrojenie siatkowe i wylewa cienką warstwę lekkiego betonu konstrukcyjnego o grubości 5–7 cm.
W takim układzie stalowa belka i płyta betonowa zaczynają współpracować jak jeden przekrój zespolony: beton przejmuje ściskanie w strefie górnej, a stal rozciąganie w strefie dolnej. Sztywność stropu rośnie kilkukrotnie, całkowicie eliminując uciążliwe dudnienie i uginanie się podłogi. Więcej o nośności i porównaniu stropów dowiesz się z naszego artykułu: strop Teriva, monolit żelbetowy czy płyty filigran.
Pytania i odpowiedzi (FAQ)
1. Czy na stropie Kleina można położyć wodne ogrzewanie podłogowe?
Tak, ale zaleca się stosowanie tzw. lekkich systemów suchych ogrzewania podłogowego (płyty styropianowe lub z włókna drzewnego z lamelami aluminiowymi i płytami gipsowo-włóknowymi). Ważą one zaledwie 25–35 kg/m2 i nie obciążają belek w przeciwieństwie do tradycyjnej wylewki cementowej o wadze 120 kg/m2.
2. Jak rozpoznać, że belka stalowa w stropie jest niebezpiecznie skorodowana?
Alarmującym sygnałem jest ubytek grubości półki dolnej przekraczający 15–20% pierwotnego wymiaru oraz widoczne rozwarstwianie się płatów zardzewiałej stali (tzw. rdza warstwowa). W takiej sytuacji konstruktor musi zaprojektować wzmocnienie poprzez dospawanie płaskowników stalowych lub podparcie nowym podciągiem.
3. Czy wolno wyciąć fragment stropu Kleina pod schody wewnętrzne?
Wycięcie otworu pod schody jest możliwe wyłącznie na podstawie projektu konstrukcyjnego. Przeciętą belkę stalową należy oprzeć na poprzecznym stalowym wymianie (belce poprzecznej), który przenosi obciążenie na dwie sąsiednie, wzmocnione belki główne.
4. Czym zabezpieczyć strop Kleina od spodu przed pożarem?
Dolne pasy belek stalowych nie mogą być odsłonięte, ponieważ nieosłonięta stal traci nośność w temperaturze 500°C w ciągu kilkunastu minut pożaru. Tradycyjnie stosowano tynk wapienno-gipsowy na siatce Rabitza. Współcześnie najczęściej wykonuje się podwieszany sufit z płyt gipsowo-kartonowych ogniochronnych w klasie DF (różowe płyty).
