Projektujesz system grzewczy w nowo budowanym domu lub planujesz kompleksową modernizację kotłowni i chcesz wybrać optymalny układ hydrauliczny? Współczesne systemy grzewcze to zaawansowane technologicznie instalacje współpracujące z pompami ciepła, kotłami kondensacyjnymi oraz panelami fotowoltaicznymi.
Wybór pomiędzy tradycyjnymi grzejnikami ściennymi a niskotemperaturowym ogrzewaniem podłogowym, a także właściwa konfiguracja grup pompowych ze sprzęgłem hydraulicznym decydują o rachunkach za ogrzewanie przez kolejne dekady. W niniejszym przewodniku omawiamy rodzaje układów, czytelne schematy podłączenia, dobór rur oraz rzetelny kosztorys instalacji w 2026 roku.
Najważniejsze informacje
- Podział na układy ciśnieniowe: Nowoczesne domy z pompami ciepła i kotłami gazowymi pracują w układzie zamkniętym pod ciśnieniem 1,5–2,0 bar z naczyniem przeponowym, natomiast kotły na paliwo stałe (węgiel, drewno) wymagają układu otwartego lub bufora ciepła.
- Rozdzielacze z grupami mieszającymi: Układ mieszany (podłogówka + grzejniki) wymaga sprzęgła hydraulicznego oraz zaworu mieszającego 3-drogowego z siłownikiem dla obniżenia temperatury podłogi do max 35°C.
- Materiały rurociągów: W instalacjach domowych dominuje rura wielowarstwowa PEX/Al/PEX zaciskana w systemie zaprasowywanym (Press) oraz miedź lutowana i zaciskana w kotłowniach.
- Odpowietrzanie i separacja zanieczyszczeń: Każda nowoczesna instalacja musi posiadać magnetyczny separator zanieczyszczeń (odmulnik) chroniący pompę obiegową i wymiennik ciepła przed opiłkami metalu.
- Koszt instalacji w domu 100 m²: Całkowity koszt montażu kompletnej instalacji grzewczej (podłogówka + rozdzielacze + kotłownia) wynosi w 2026 roku od 22 000 do 38 000 zł brutto (bez źródła ciepła).
Instalacje CO – jak ewoluowało ogrzewanie budynków jednorodzinnych?
Jeszcze kilkadziesiąt lat temu standardem w polskich domach było ogrzewanie grawitacyjne oparte na grubych rurach stalowych o średnicy 2 cali i ciężkich grzejnikach żeliwnych. Taki układ wymagał wody o temperaturze zasilania sięgającej 80–90°C i charakteryzował się ogromną bezwładnością cieplną.
Współczesne instalacje CO to układy niskotemperaturowe o wymuszonym obiegu pompowym, w których elektroniczne pompy obiegowe o zmiennej prędkości obrotowej zużywają zaledwie 5–25 W energii elektrycznej. Prawidłowo zaprojektowany układ hydrauliczny gwarantuje idealny rozkład temperatur w każdym pomieszczeniu budynku.
Wybierając idealny podkład podłogowy pod rury grzewcze, zobacz poradnik: jastrych anhydrytowy czy cementowy na ogrzewanie podłogowe.
Główne rodzaje instalacji CO w budownictwie jednorodzinnym
W zależności od nośnika ciepła, parametrów temperaturowych oraz sposobu rozprowadzenia wody wyróżniamy następujące rodzaje instalacji co:
- Ogrzewanie płaszczyznowe (podłogowe i ścienne): układ niskotemperaturowy (28–35°C), idealny do współpracy z pompami ciepła i kotłami kondensacyjnymi.
- Ogrzewanie grzejnikowe tradycyjne: układ średniotemperaturowy (45–60°C) z grzejnikami płytowymi stalowymi lub aluminiowymi członowymi.
- Układy mieszane (hybrydowe): podłogówka w części dziennej (salon, kuchnia, korytarze) połączona z grzejnikami w sypialniach i łazienkach.
- Ogrzewanie nadmuchowe (powietrzne): zintegrowane z centralą wentylacyjną z rekuperacją i pompą ciepła powietrze-powietrze.
Analizując rodzaje instalacji co, warto wziąć pod uwagę bezwładność termiczną budynku oraz planowane wykończenie posadzek.
Schemat instalacji CO: układ otwarty vs układ zamknięty
Wybór zabezpieczenia instalacji przed wzrostem ciśnienia wynika bezpośrednio z rodzaju zastosowanego kotła grzewczego i wymogów normy PN-EN 12828.
| Cecha układu | Układ otwarty (z naczyniem wzbiorczym otwartym) | Układ zamknięty (z naczyniem przeponowym ciśnieniowym) |
|---|---|---|
| Typ źródła ciepła | Kotły zasypowe na węgiel i drewno, kominki z płaszczem wodnym | Pompy ciepła, kotły gazowe, kotły na pellet z automatyką |
| Element zabezpieczający | Otwarte naczynie wzbiorcze w najwyższym punkcie budynku | Naczynie przeponowe + zawór bezpieczeństwa (2,5–3,0 bar) |
| Kontakt wody z tlenem | Ciągły kontakt z powietrzem (ryzyko korozji rur stalowych) | Brak kontaktu z tlenem (dłuższa żywotność instalacji) |
| Ciśnienie robocze | Hydrostatyczne (0,5–1,0 bar w zależności od wysokości) | Stałe ciśnienie eksploatacyjne (1,5–2,0 bar) |
| Sprawność i automatyka | Ograniczona, trudniejsza regulacja termostatyczna | Maksymalna sprawność, pełne sterowanie pogodowe |
Podstawowy schemat instalacji CO z pompą ciepła i podłogówką
Współczesny schemat instalacji co oparty na pompie ciepła składa się z agregatu zewnętrznego, modułu hydraulicznego (hydroboxu), bufora wody grzewczej o pojemności 50–100 litrów (tzw. sprzęgła buforowego), zasobnika ciepłej wody użytkowej (CWU) oraz rozdzielaczy podłogówki z siłownikami termoelektrycznymi sterowanymi z termostatów pokojowych.
Gdy analizujesz przejrzysty schemat hydrauliczny, kluczowym elementem jest zawór trójdrogowy przełączający pomiędzy trybem grzania budynku a podgrzewaniem wody użytkowej w zasobniku.
Planując budowę kotłowni w domu energooszczędnym, sprawdź poradnik: jak wybudować dom pasywny krok po kroku.
Prosty schemat centralnego ogrzewania: jak poprawnie połączyć rozdzielacze?
Dla mniejszych domów i mieszkań doskonałym rozwiązaniem jest prosty schemat centralnego ogrzewania w układzie rozdzielaczowym. Zamiast prowadzić rury szeregowo od grzejnika do grzejnika, z kotłowni wyprowadza się piony zasilające do szafek rozdzielaczowych na każdej kondygnacji.
Prawidłowo wykonana instalacja centralnego ogrzewania w systemie rozdzielaczowym eliminuje wszelkie połączenia rur w wylewce podłogowej – z rozdzielacza do każdego grzejnika lub pętli podłogowej biegnie jeden ciągły odcinek rury PEX w peszlu ochronnym.
Zalety układu rozdzielaczowego

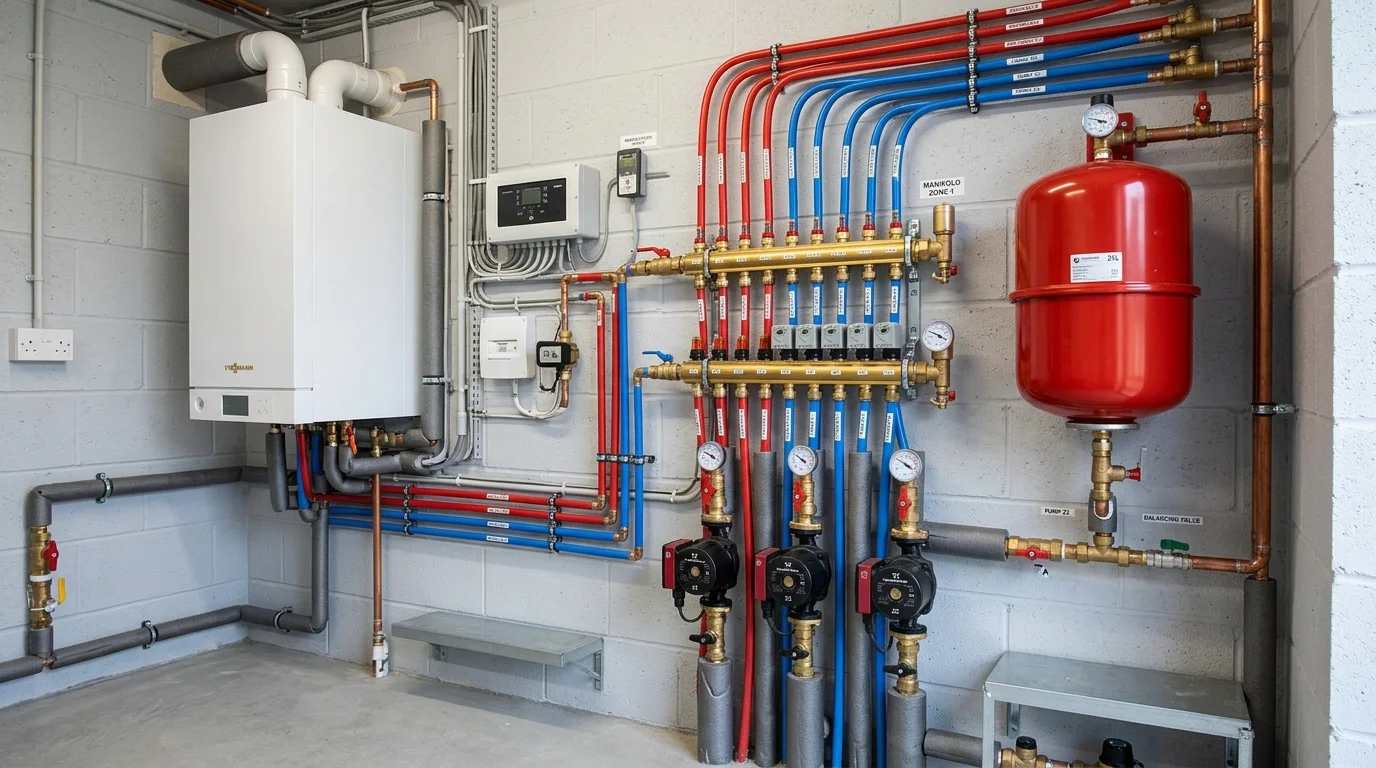

Zastosowanie rozdzielaczy mosiężnych lub ze stali nierdzewnej z rotametrami (przepływomierzami) pozwala na precyzyjne wyregulowanie hydrauliczne każdego pokoju. Każdy doświadczony hydraulik wie, że czytelny projekt hydrauliczny z osobnymi obiegami zapobiega zjawisku niedogrzewania pomieszczeń oddalonych od kotłowni.
Gdy projektowana jest nowoczesna instalacja centralnego ogrzewania, stosuje się elektroniczne pompy sterowane sygnałem PWM, które automatycznie dostosowują swoją wydajność do liczby otwartych pętli grzewczych.
Ile kosztuje wykonanie instalacji CO w domu 100 m2 i 150 m2 w 2026 roku?
Całkowite wydatki na montaż hydrauliki zależą od wybranego systemu rozprowadzenia ciepła (podłogówka czy grzejniki) oraz jakości armatury.
| Element systemu grzewczego | Średni koszt materiałów (dom 100 m²) | Średni koszt robocizny (dom 100 m²) | Łączny koszt brutto (z 8% VAT) |
|---|---|---|---|
| Ogrzewanie podłogowe kompletne (rura PEX, folia, spinki, taśmy) | 7 500 – 11 000 zł | 4 500 – 7 000 zł (45–70 zł/m²) | 12 960 – 19 440 zł |
| Rozdzielacze z szafkami i grupą pompową (2 kondygnacje) | 3 200 – 5 500 zł | 1 200 – 2 000 zł | 4 752 – 8 100 zł |
| Armatura kotłowni (sprzęgło, naczynie, filtry, zawory, rury Cu/PEX) | 3 500 – 6 500 zł | 2 500 – 4 500 zł | 6 480 – 11 880 zł |
| Próba ciśnieniowa i napełnienie inhibitorem korozji | 400 – 700 zł | 600 – 900 zł | 1 080 – 1 728 zł |
| ŁĄCZNY KOSZT HYDRAULIKI (BEZ ŹRÓDŁA CIEPŁA) | 14 600 – 23 700 zł | 8 800 – 14 400 zł | 25 272 – 41 148 zł brutto |
Szacując całkowity koszt instalacji co w domu 100m2, należy pamiętać, że wykonanie kompletnej podłogówki jest nieco droższe na etapie inwestycyjnym niż montaż tradycyjnych grzejników, lecz zapewnia o 15–20% niższe koszty eksploatacji w skali każdego sezonu grzewczego. Rzetelny koszt instalacji co w domu 100m2 zwraca się dzięki wyższej sprawności pompy ciepła (wyższy wskaźnik COP).
Kalkulując prace wykończeniowe i posadzkowe, sprawdź: koszt wykończenia mieszkania pod klucz.
Dlaczego warto wybrać przejrzysty układ rozdzielaczowy?
Im prostszy i bardziej przejrzysty jest prosty schemat centralnego ogrzewania, tym mniejsze ryzyko awarii zaworów termostatycznych i siłowników w przyszłości. Niezawodny układ rozdzielaczy powinien umożliwiać łatwe odcięcie każdego pojedynczego obwodu zaworem kulowym na belce rozdzielacza bez konieczności spuszczania wody z całego zładu.
Automatyka pogodowa i strefowe sterowanie temperaturą
Współczesna instalacja grzewcza nie może obyć się bez inteligentnego sterowania. Regulator pogodowy wyposażony w zewnętrzny czujnik temperatury na elewacji północnej budynku automatycznie koryguje krzywą grzewczą pompy ciepła lub kotła gazowego, dostosowując temperaturę zasilania wody zanim budynek zdąży się wychłodzić.
Z kolei strefowe regulatory pokojowe zamontowane w każdym pomieszczeniu współpracują z bezprzewodową lub przewodową listwą sterującą siłownikami rozdzielacza. Pozwala to na utrzymywanie optymalnej temperatury 21°C w salonie, 19°C w sypialni oraz 23°C w łazience, co przekłada się na oszczędność energii rzędu 10–15% rocznie.
Podsumowanie
Nowoczesna instalacja centralnego ogrzewania to serce każdego energooszczędnego budynku mieszkalnego. Prawidłowo dobrany schemat hydrauliczny, zastosowanie sprzęgła buforowego, rur wielowarstwowych PEX oraz magnetycznych filtrów zanieczyszczeń gwarantują cichą, stabilną i bezawaryjną pracę systemu przez dekady. Wybierając certyfikowanego instalatora i markową armaturę, zyskujesz maksymalny komfort cieplny i niskie rachunki za ogrzewanie.
Często zadawane pytania (FAQ)
1. Co jest lepsze: ogrzewanie podłogowe czy tradycyjne grzejniki?
Do współpracy z pompą ciepła lub kotłem gazowym kondensacyjnym najlepsze jest ogrzewanie podłogowe dzięki niskiej temperaturze zasilania (30–35°C), co zapewnia najwyższą sprawność energetyczną.
2. Czym różni się układ otwarty od zamkniętego w instalacji CO?
Układ otwarty posiada otwarte naczynie wzbiorcze zabezpieczające przed wzrostem ciśnienia (dla kotłów zasypowych), a układ zamknięty pracuje pod stałym ciśnieniem z naczyniem przeponowym.
3. Do czego służy sprzęgło hydrauliczne w kotłowni?
Sprzęgło hydrauliczne rozdziela obieg źródła ciepła od obiegów grzejnikowych i podłogowych, stabilizując ciśnienia i zapewniając optymalny przepływ wody dla pomp obiegowych.
4. Jakie rury są najlepsze do centralnego ogrzewania?
W podłogówce i podejściach grzejnikowych standardem są rury wielowarstwowe PEX/Al/PEX lub PE-RT/Al/PE-RT z barierą antydyfuzyjną EVOH. W kotłowniach powszechnie stosuje się miedź lub stal zaciskaną.
5. Jakie ciśnienie powinno być w domowej instalacji CO?
Prawidłowe ciśnienie w stanie spoczynku w domach jednorodzinnych wynosi zazwyczaj od 1,2 do 1,8 bar (w zależności od ciśnienia wstępnego w naczyniu przeponowym).
6. Dlaczego należy stosować magnetyczny filtr odmulnik?
Magnetyczny separator wychwytuje opiłki żelaza i osady z korozji, chroniąc wirniki nowoczesnych pomp obiegowych z magnesami trwałymi przed zablokowaniem.
7. Czy instalację podłogówki można podłączyć bezpośrednio do kotła gazowego?
Tak, jeśli kocioł kondensacyjny może modulować moc do niskich temperatur zasilania (np. 30–35°C), a opory hydrauliczne pętli nie przekraczają wydajności wbudowanej pompy kotłowej.
8. Ile pętli podłogówki można podłączyć do jednego rozdzielacza?
Standardowe belki rozdzielacza obsługują od 2 do maksymalnie 12 pętli. Zalecana maksymalna długość pojedynczej pętli z rury 16×2 mm wynosi 80–100 metrów bieżących.
9. Czym zalewać instalację CO po montażu?
Zaleca się napełnianie instalacji wodą zdemineralizowaną z dodatkiem chemicznego inhibitora korozji i środków biobójczych zapobiegających rozwojowi bakterii beztlenowych.
10. Kiedy wykonuje się próbę ciśnieniową instalacji podłogowej?
Próbę ciśnieniową (wodną lub powietrzną pod ciśnieniem 4–6 bar) wykonuje się bezwzględnie przed zalaniem rur jastrychem cementowym lub anhydrytowym, a rury pozostawia się pod ciśnieniem podczas betonowania.
